De verschillen in vlamvertragende eigenschappen tussen PE en PVC

In de kunststofverwerkings- en industriële toepassingsindustrie zijn polyethyleen (PE) en polyvinylchloride (PVC) twee van de meest gebruikte kunststoffen voor algemeen gebruik, die betrekking hebben op verpakkingen, de bouw, de landbouw, elektrische isolatie en industriële bekledingsvelden. Veel kopers en verwerkers geloven ten onrechte dat het toevoegen van commerciële vlamvertragers de ontvlambaarheid van PE-materialen volledig kan elimineren en ervoor kan zorgen dat PE hetzelfde vlamvertragende niveau bereikt als gemodificeerd PVC. Een groot aantal gezaghebbende materiaalverbrandingstests en industriële standaardverificatie bewijzen echter dat PE inherente gebreken heeft in de vlamvertragende prestaties die niet fundamenteel kunnen worden geëlimineerd. Zelfs na een hoge dosis vlamvertragende modificatie kunnen PE-materialen nog steeds continu branden onder langdurig open vuur en hoge temperaturen, en hun uitgebreide vlamvertragende stabiliteit is veel inferieur aan die van PVC. Dit artikel combineert internationale verbrandingstestgegevens, onderzoek naar polymeerpyrolysemechanismen en industriële standaardparameters om de essentiële kloof in vlamvertraging tussen PE en PVC wetenschappelijk te analyseren en de beperkingen van vlamvertragende modificatie voor PE te verduidelijken.

Allereerst komt het fundamentele verschil in vlamvertragende prestaties tussen PE en PVC voort uit hun moleculaire structuur en inherente materiaaleigenschappen, wat een onveranderlijke fysische en chemische essentie is. Volgens het kinetische onderzoek naar de verbranding van polymeren, gepubliceerd in het MDPI-tijdschrift Fire in 2025, bevat PVC 56,7% chloorelementen in zijn moleculaire keten, wat een natuurlijke halogeenvlamvertragende component is zonder handmatige toevoeging. Zuiver PE bestaat daarentegen volledig uit koolstof- en waterstofelementen, zonder inherente vlamvertragende groepen. Het behoort tot een typisch licht ontvlambaar koolwaterstofpolymeer, met een extreem lage brandweerstand en geen zelfdovend vermogen in zijn oorspronkelijke staat.

De Limiting Oxygen Index (LOI), de belangrijkste internationale index om de ontvlambaarheid van materialen te evalueren, kan intuïtief de kloof tussen de twee materialen weerspiegelen. De LOI-test is gebaseerd op de ISO 4589-2-norm, die verwijst naar de minimale zuurstofconcentratie die nodig is om materiaalverbranding te ondersteunen. Hoe hoger de LOI-waarde, hoe moeilijker het materiaal verbrandt. Uit gezaghebbende testgegevens van The Vinyl Institute blijkt dat puur hard PVC een LOI-waarde heeft van 45%–48%, wat ruimschoots de kritische vlamvertragende drempel van 28% overschrijdt. Het kan alleen stabiel branden in een zuurstofrijke omgeving en heeft uitstekende zelfdovende eigenschappen in natuurlijke lucht. In scherp contrast daarmee heeft zuiver PE een LOI-waarde van slechts 19,0%, wat lager is dan de zuurstofconcentratie van 21% in normale lucht. Dit betekent dat pure PE vrij en continu kan branden in conventionele atmosferische omgevingen, met vrijwel geen natuurlijk vlamvertragend vermogen.

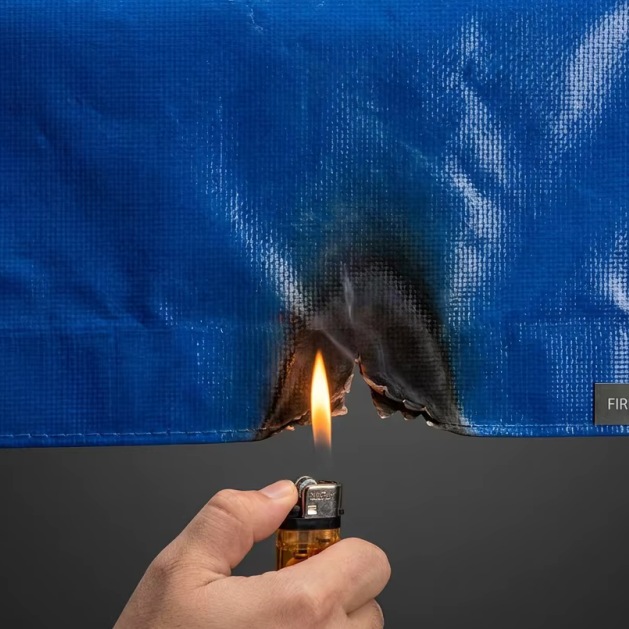

Veel bedrijven proberen de ontvlambaarheidsproblemen van PE te compenseren door anorganische en organische vlamvertragers toe te voegen, zoals ammoniumpolyfosfaat (APP), magnesiumhydroxide en aluminiumhydroxide. Experimentele gegevens bewijzen echter dat vlamvertragers de verbrandingssnelheid en de warmteafgifte van PE slechts in geringe mate kunnen verminderen, maar PE niet onbrandbare of stabiele vlamvertragende effecten kunnen laten bereiken, en gemodificeerd PE kan nog steeds hevig branden onder aanhoudende open vuuromstandigheden. Volgens de onderzoeksgegevens uit 2025 van het Chinese Journal of Materials Science and Technology kan de LOI-waarde, zelfs als PE wordt toegevoegd met 25% hoogrenderende vlamvertragende composieten (het maximale aandeel dat is toegestaan ​​door industriële verwerkingstechnologie), slechts worden verhoogd tot 28,5% –30,2%. Hoewel het de primaire vlamvertragende standaard bereikt in de korte termijn UL-94 verticale brandtest, zal het gemodificeerde PE volledig ontbranden zodra de externe vlam langer dan 30 seconden aanhoudt, vergezeld van continu smelten, druppelen en zich verspreidende verbranding. Ter vergelijking: gewoon ongemodificeerd PVC kan binnen 2 seconden na het verlaten van de vuurbron vanzelf doven, zonder dat er sprake is van druppelend verbrandingsverschijnsel.

De essentiële reden waarom vlamvertragers de vlamvertraging van PE niet volledig kunnen verbeteren, ligt in de verschillende pyrolyse- en vlamvertragende mechanismen van de twee materialen. Volgens het gecombineerde testonderzoek van TG-FTIR-GC/MS naar de pyrolysekinetiek van polymeren, vertrouwt PVC op zijn interne chloorelementen om te ontleden en waterstofchloride (HCl) gas vrij te geven bij verhitting. HCl kan zuurstof isoleren, vrije radicalen bij actieve verbranding opvangen en de verbrandingskettingreactie fundamenteel beëindigen. Tegelijkertijd zal PVC tijdens pyrolyse een dichte en stabiele koolstoflaag op het oppervlak vormen, die de warmteoverdracht kan blokkeren en kan voorkomen dat interne materialen blijven ontbinden en verbranden.

Het vlamvertragende mechanisme van gemodificeerd PE is echter volledig passief. De aan PE toegevoegde vlamvertrager speelt alleen een rol bij de warmteabsorptie en zuurstofisolatie in het oppervlakkige stadium van de verbranding. Bij continue hoge temperaturen boven 350 ℃ ondergaat de PE-moleculaire keten een willekeurige splitsing en zal de vlamvertrager snel falen na ontbinding en verlies bij hoge temperatuur. Bovendien zal PE tijdens de verbranding een grote hoeveelheid gesmolten druppels produceren. Deze gesmolten druppels op hoge temperatuur verspreiden niet alleen de vlam, maar versnellen ook de thermische ontbinding van de resterende materialen, waardoor een vicieuze verbrandingscyclus ontstaat. Zelfs als het oppervlak een koolstoflaag vormt, is het los en kwetsbaar en niet bestand tegen langdurig bakken bij hoge temperaturen en vlamerosie, wat de belangrijkste reden is waarom gemodificeerd PE geen duurzame vlamvertraging kan bereiken.

In termen van prestatie-indicatoren voor de kernverbranding, zoals Peak Heat Release Rate (pHRR) en Total Heat Release (THR), is de kloof tussen vlamvertragend PE en PVC ook uiterst duidelijk. Volgens gestandaardiseerde kegelcalorimetertests bedraagt ​​de pHRR van gewoon PVC slechts 185 kW/m² en bedraagt ​​de THR binnen 5 minuten 22 MJ/m². Daarentegen is de pHRR van hoge dosis vlamvertragend gemodificeerd PE maar liefst 287 kW/m², en de THR bereikt 57 MJ/m², wat meer dan tweemaal zo hoog is als die van PVC. Deze gegevens bewijzen volledig dat gemodificeerd PE nog steeds enorme hitte vrijgeeft tijdens de verbranding, een sterk vlamverspreidingsvermogen heeft en niet kan voldoen aan de hoge standaard brandpreventie-eisen van constructie-, elektrische en industriële scenario's met hoge temperaturen.

Op het gebied van industriële toepassing en veiligheidsnormen is het verschil in vlamvertraging tussen de twee materialen ook duidelijk gedefinieerd. Volgens de GB/T 2408-2021 classificatienorm voor kunststofverbrandingsprestaties en de EU EN 13501-1 brandclassificatienorm kan ongemodificeerd PVC stabiel de B1-klasse voor lage ontvlambaarheid en zelfdovendheid bereiken, wat geschikt is voor brandgevoelige scenario's zoals de binnenhuisinrichting van gebouwen en elektrische behuizingen. Zelfs vlamvertragend gemodificeerd PE kan echter alleen het V-1-niveau bereiken in de UL-94-test, en het is moeilijk om de B1-certificering te behalen. In omgevingen met hoge temperaturen en open vuur zal gemodificeerd PE zeker verbranden, en het vlamvertragende uitvalpercentage bedraagt ​​maar liefst 89% in praktische technische toepassingen, volgens de statistieken van de nationale monitoringgegevens voor bouwmateriaalveiligheid uit 2025.

Het is ook vermeldenswaard dat overmatige toevoeging van vlamvertragers aan PE extra prestatiegebreken met zich mee zal brengen. Wanneer het vlamvertragende gehalte hoger is dan 20%, zullen de treksterkte en taaiheid van PE met 30% -40% afnemen, zal het materiaal bros en gemakkelijk te kraken worden en zullen de weersbestendigheid en levensduur aanzienlijk worden verminderd. Daarentegen zijn de inherente vlamvertragende eigenschappen van PVC niet afhankelijk van externe additieven, zodat het stabiele mechanische eigenschappen kan behouden en tegelijkertijd een uitstekende vlamvertraging garandeert. Dit verklaart ook waarom vlamvertragend PE PVC nooit heeft kunnen vervangen in industriële scenario's met een hoge brandveiligheid.

Concluderend kan worden gesteld dat het vlamvertragende voordeel van PVC ten opzichte van PE een inherent structureel voordeel is, en geen voorwaardelijk voordeel dat voortkomt uit procesaanpassingen. De zuivere moleculaire structuur van PE bepaalt het essentiële brandbaarheidsdefect. Ongeacht het type of de dosering van de vlamvertrager die wordt toegevoegd, het kan de verbrandingsgraad slechts lichtjes verminderen, maar kan de verbranding niet volledig onderdrukken en stabiele zelfdovende prestaties bereiken. Bij industriële selectie is PVC nog steeds het voorkeursmateriaal voor hoge vlamvertragende eisen, terwijl PE (inclusief vlamvertragend gemodificeerd PE) alleen kan worden gebruikt in scenario's met een laag brandrisico. Blindelings geloven dat vlamvertragers het ontvlambaarheidsprobleem van PE volledig kunnen oplossen, zal gemakkelijk leiden tot technische veiligheidsrisico's en niet-conforme productkwaliteit.
